Faixa de pedestre e rota de empilhadeira: segregação no piso

Segregar pedestre e máquina começa pelo fluxo real

A faixa de pedestre só funciona se estiver onde as pessoas realmente andam. O levantamento mapeia os trajetos do dia a dia: portaria, vestiário, refeitório, banheiros, escritório, postos de trabalho e rotas de fuga. Depois, sobrepõe as rotas de empilhadeira e marca cada ponto em que os dois fluxos se cruzam.

A ordem de prioridade é simples. Primeiro, eliminar cruzamentos desnecessários mudando o trajeto. Depois, separar fisicamente onde o risco é maior. Por último, sinalizar o que precisa continuar compartilhado. A NR-12 permite demarcar áreas de circulação também com marcos, balizas ou outros meios físicos (item 12.2.1.1), e a NR-26 lembra que o uso de cores não dispensa outras formas de prevenção de acidentes (item 26.3.3). A pintura no piso é parte da solução, não ela inteira.

Largura da faixa e largura da rota: o que é definido em projeto

As normas regulamentadoras exigem que as áreas de circulação sejam demarcadas e dimensionadas para que pessoas e transportadores de materiais se movimentem com segurança, mas não fixam a largura da faixa pintada no piso. Essa medida é definida em projeto, junto com o responsável pela segurança da operação.

• Largura da rota de pedestres: considera quantas pessoas passam ao mesmo tempo, se carregam volumes e a distância até estruturas e máquinas.
• Largura da faixa de contorno: precisa ser legível de longe pelo operador sentado na empilhadeira e pelo pedestre.
• Rotas de fuga: seguem o projeto de segurança contra incêndio do imóvel. A demarcação não pode estreitar nem bloquear essas rotas.
• Padrão da empresa: quando a companhia já tem um manual de demarcação, o projeto segue esse padrão em todas as unidades.

Os significados de cada cor estão detalhados em cores e normas da demarcação.

Cruzamentos e pontos de parada

O cruzamento é o ponto mais perigoso da rota. O projeto posiciona a travessia onde há visibilidade dos dois lados, longe de curvas cegas, saídas de corredor de porta-paletes e portas que abrem para a rota.

Espelhos convexos, barreiras e placas de velocidade ficam fora do piso, mas entram no mesmo projeto para que a sinalização horizontal e a vertical digam a mesma coisa.

Rotas de empilhadeira: sentido, espera e curvas

Rota de empilhadeira bem demarcada mostra o sentido de circulação com setas, separa ida e volta quando o volume justifica e reserva áreas de espera fora da rota, junto às docas e aos pulmões. Nas curvas, o giro da roda arranca a tinta com mais rapidez. Por isso o projeto evita faixas exatamente no raio de giro e prevê material mais resistente nesses pontos. Em centros de distribuição, a rota se conecta ao projeto de layout do CD.

Material e preparo para aguentar roda de empilhadeira

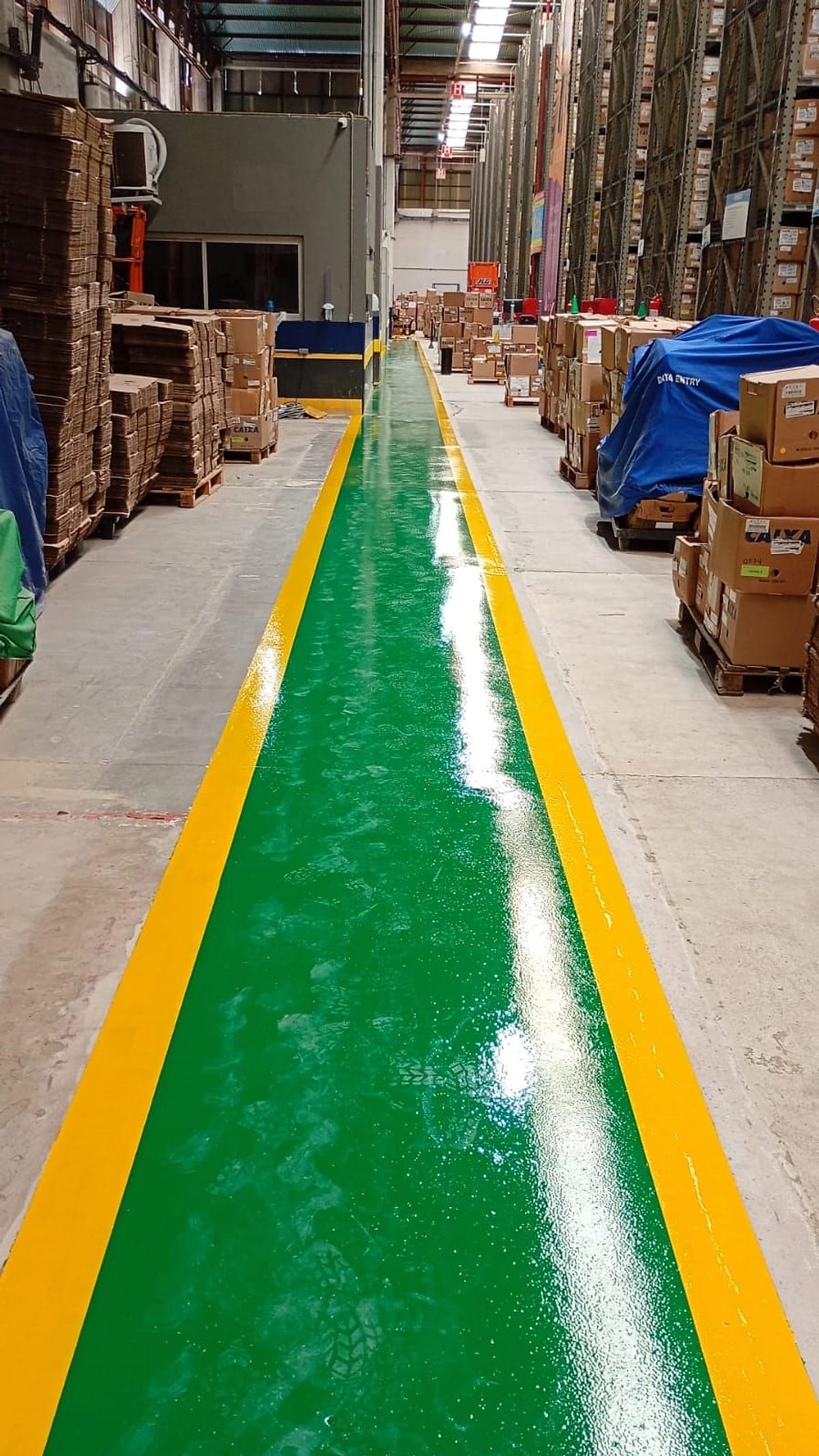

A faixa de pedestre fica no caminho da roda. Quem atravessa de um lado para o outro também é cruzado pela empilhadeira o dia todo, e a tinta comum descasca primeiro nas bordas.

• Preparo mecânico do concreto: lixamento diamantado da área da faixa, remoção de nata e óleo e verificação da umidade da base.
• Epóxi: indicado para áreas internas, com espessura compatível com o tráfego.
• Poliuretano: onde há entrada de sol, como portões e docas, porque o epóxi tende a amarelar e calcinar sob radiação UV.
• Antiderrapante: aspersão de agregado na faixa de travessia quando o projeto pede resistência ao escorregamento, especialmente em áreas com água ou óleo.
• Faixa integrada: em piso que vai receber revestimento epóxi ou poliuretano, as rotas podem ser executadas em resina no corpo do sistema.

Fita adesiva serve para teste de layout ou áreas sem tráfego de roda. Em rota de empilhadeira, ela solta nas bordas e acumula sujeira.

Execução por setores, com a operação funcionando

As rotas antigas que mudam de posição passam pela remoção de demarcações antes da nova faixa. A execução é dividida em trechos, com desvio provisório para pedestres e máquinas, isolamento do trecho em obra e liberação depois da cura do material. A Reflex projeta e executa, com 100% de responsabilidade pelo escopo contratado e garantia por escrito na proposta.

Para orçar, envie pelo WhatsApp (11) 95347-0172 a planta (PDF ou DWG), fotos dos cruzamentos e das faixas atuais, a metragem aproximada e os equipamentos em operação.

Perguntas frequentes

Qual a largura obrigatória da faixa de pedestre em galpão?

A NR-12 e a NR-26 exigem áreas de circulação demarcadas e dimensionadas com segurança, mas não fixam a largura da faixa pintada. A medida é definida em projeto com o responsável pela segurança da operação, ou segue o manual de demarcação da empresa.

Pintar a faixa no piso basta para separar pedestre e empilhadeira?

Nem sempre. A NR-26 diz que o uso de cores não dispensa outras formas de prevenção. Onde o risco é maior, o projeto pode combinar a demarcação com barreiras, balizas ou mudança de trajeto.

Onde posicionar a travessia de pedestres?

Em trecho reto, com visibilidade para os dois lados, longe de curvas, saídas de corredor de porta-paletes e portas que abrem para a rota. O ponto é definido no levantamento do fluxo real.

Por que a faixa some primeiro nas curvas?

O giro da roda da empilhadeira gera atrito concentrado. O projeto evita faixas no raio de giro e especifica preparo e material compatíveis com esse esforço.

A faixa de pedestre precisa ser antiderrapante?

Quando há água, óleo, poeira ou área externa, o projeto pode prever aspersão de agregado para aumentar a resistência ao escorregamento. A textura é definida para não dificultar a limpeza.

Dá para fazer as faixas sem parar o armazém?

A execução é feita por trechos, com desvio provisório e isolamento até a liberação de cada um. A sequência é combinada com a operação antes do início.
