Projeto de layout e demarcação para galpão e centro de distribuição
Antes da primeira faixa, o layout precisa estar resolvido no papel: corredores de porta-paletes, rotas de empilhadeira, docas, pulmão de recebimento e expedição e as rotas de quem anda a pé. A Reflex levanta a área a partir da planta, desenha o layout com cotas e legenda e só começa a pintar depois da aprovação do cliente.
- Entradaplanta PDF ou DWG
- Entregadesenho aprovado
- Execuçãopor setores
- Garantiapor escrito
O que o projeto de layout define no piso do CD
O projeto de layout transforma a operação em linhas no chão. Ele parte do que o armazém faz todos os dias: quanto entra e sai por doca, onde a carga espera, por onde a empilhadeira passa carregada e por onde as pessoas chegam aos postos. Cada elemento do desenho responde a uma necessidade da operação.
| Elemento do layout | O que o projeto define | Informação que vem da operação |
|---|---|---|
| Corredores de porta-paletes | Limite das estruturas, faixa de proteção dos montantes e área livre de circulação | Projeto de armazenagem, modelo da empilhadeira e dimensão do palete |
| Rotas de empilhadeira | Eixo das rotas, sentido de circulação, setas, áreas de espera e cruzamentos | Volume de movimentações, tipo de equipamento e pontos de maior conflito |
| Docas | Área de manobra livre em frente a cada porta, numeração e faixa de espera da carga | Número de docas ativas, tipo de veículo e rotina de carga e descarga |
| Pulmão de recebimento e expedição | Posições numeradas de palete por doca ou por rota de entrega | Quantidade de paletes por janela, tempo de permanência e conferência |
| Rotas de pedestres | Trajetos segregados, travessias e pontos de parada | Acessos, vestiários, refeitório, escritório e rotas de fuga |
| Equipamentos de emergência e quadros | Áreas que devem permanecer livres em frente a extintores, hidrantes, quadros e portas | Projeto de segurança contra incêndio do imóvel e plano de segurança da empresa |
A NR-11 pede que o material armazenado não obstrua portas, equipamentos contra incêndio e saídas de emergência. A demarcação é o jeito mais simples de deixar essa área livre visível para todo mundo que opera o armazém.
Como a Reflex levanta o layout a partir da planta ou do DWG
- Planta de base. Recebemos a planta em PDF ou DWG. Sem planta, o levantamento começa pela medição em campo e por fotos.
- Conferência em campo. Pilares, juntas, ralos, portas, docas, estruturas porta-paletes e obstáculos são conferidos no local, porque a planta nem sempre mostra o que foi alterado depois da construção.
- Conversa com a operação. Logística, manutenção e segurança do trabalho indicam equipamentos, fluxos, gargalos e o que a empresa já tem como padrão de cores.
- Desenho do layout. A Reflex entrega o desenho com cotas, legenda de cores, larguras de faixa e símbolos. O cliente revisa e aprova antes de qualquer pintura.
- Marcação antes da aplicação. O traçado é feito no piso e conferido com o desenho. Ajustes de campo, como um pilar fora de posição, são resolvidos nessa etapa.
- Execução e entrega. As faixas são aplicadas por setor, e o desenho final fica com o cliente como referência para manutenção e para as próximas mudanças.
Corredores, docas e pulmão: medidas que vêm do equipamento
A largura de um corredor de trabalho entre porta-paletes depende do equipamento que opera nele. Empilhadeira contrabalançada, retrátil e paleteira têm necessidades diferentes de giro e de espaço para a carga. Essa informação vem do fabricante do equipamento e do projeto de armazenagem. O layout de demarcação respeita essas medidas e não inventa um padrão único para todo o armazém.
A NR-12, no item 12.2.3, pede que as áreas de circulação e armazenamento sejam projetadas, dimensionadas e mantidas para que trabalhadores e transportadores de materiais se movimentem com segurança. Nas docas, o desenho reserva a área de manobra em frente à porta, separa o pulmão de cada doca e indica onde o pedestre pode ou não circular durante a carga. O piso de centro de distribuição também precisa estar em condição de receber esse tráfego.

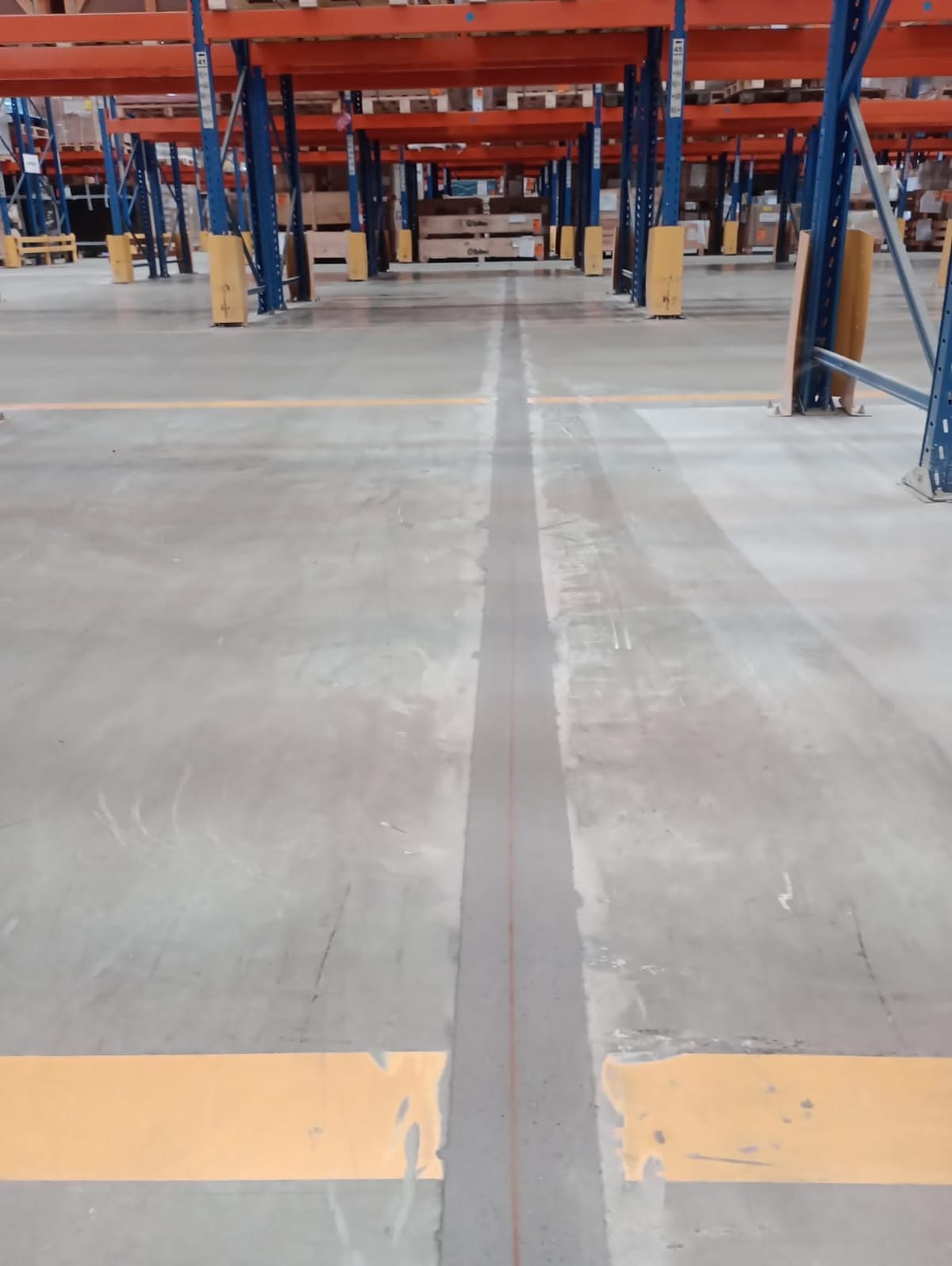

Juntas, pilares e o piso existente entram no desenho

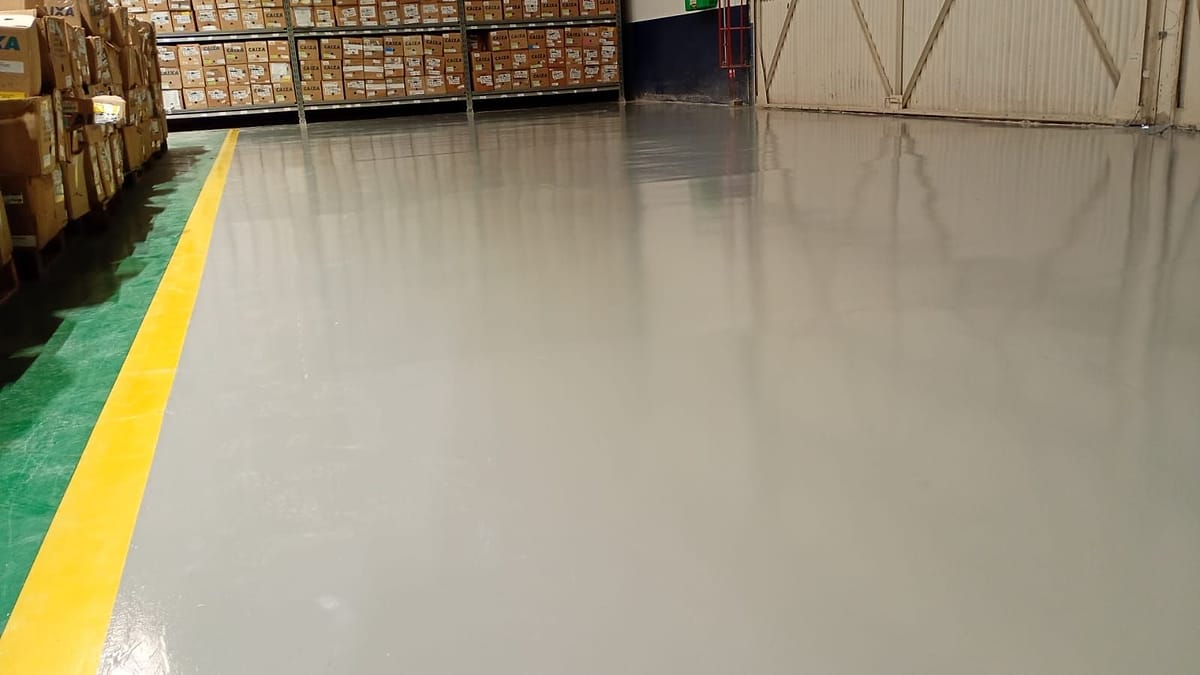

Uma faixa nova sobre junta quebrada ou piso solto dura pouco. Por isso o levantamento registra juntas com borda danificada, trincas, buracos e trechos de revestimento soltando. Quando necessário, a proposta inclui o tratamento de juntas ou a recuperação do piso antes da demarcação. Se o armazém vai receber novo revestimento epóxi ou poliuretano, as faixas podem ser executadas em resina no próprio sistema.
Material da demarcação conforme a zona do armazém
| Zona | Solicitação | Opção a avaliar |
|---|---|---|
| Rotas e curvas de empilhadeira | Giro de roda, abrasão, frenagem | Epóxi de maior espessura ou faixa integrada a sistema de resina, sobre preparo mecânico |
| Corredores de porta-paletes | Tráfego canalizado e arraste de palete | Epóxi com preparo mecânico do concreto |
| Docas com entrada de sol | Radiação UV, água de chuva, rodas de transpaleteira | Poliuretano com estabilidade de cor para exposição ao sol |
| Áreas de pedestres e escritório de expedição | Tráfego leve | Pintura epóxi, como a RFX 100 |
| Layout provisório em teste | Mudança frequente, sem roda pesada | Fita própria para piso, apenas enquanto o layout é validado |
O preparo do concreto define a aderência: limpeza, remoção de óleo e de nata solta, lixamento diamantado das faixas e verificação da umidade da base. Faixas antigas que mudam de posição passam pela remoção de demarcações prevista no escopo.
Projeto da Reflex, execução por setores e garantia por escrito
O layout e a demarcação são projeto da Reflex. Quem desenha é quem executa, e a Reflex assume 100% da responsabilidade pelo projeto e pela execução contratados, com garantia por escrito na proposta. Não há repasse de culpa entre projetista, pintor e fornecedor de tinta.
A execução é planejada por setores para manter o centro de distribuição funcionando nas demais áreas. O trecho em execução fica isolado até a liberação, e a sequência é combinada com a operação para não fechar doca e rota alternativa ao mesmo tempo. Em armazéns com rotas de pedestres, veja também a página de faixa de pedestre e rota de empilhadeira.
O que enviar para orçar o projeto de layout
- Planta do galpão em PDF ou DWG, ou um croqui com as medidas principais.
- Fotos do piso, das docas, dos corredores e das faixas existentes.
- Metragem aproximada e cidade.
- Equipamentos em operação: empilhadeira, retrátil, paleteira, rebocador.
- Padrão de cores da empresa, se existir, e o que precisa ser removido.
- Janelas disponíveis para obra: noite, fim de semana ou por setor.
Mande pelo WhatsApp (11) 95347-0172. A Reflex responde com as informações que faltam e o próximo passo do levantamento.
Perguntas frequentes
Preciso ter a planta em DWG para pedir o projeto de layout?
Não. O DWG agiliza, mas uma planta em PDF, um croqui com medidas ou fotos já permitem iniciar. As medidas são conferidas em campo antes do desenho final.
A Reflex define a largura dos corredores de porta-paletes?
O desenho respeita a largura de trabalho indicada pelo fabricante do equipamento e pelo projeto de armazenagem. A Reflex organiza rotas, faixas e áreas livres a partir dessas medidas e submete o layout à aprovação do cliente.
O desenho do layout é entregue antes da pintura?
Sim. O cliente recebe o layout com cotas e legenda de cores e aprova antes da execução. Depois da obra, o desenho final fica como referência para manutenção e mudanças.
Dá para fazer só o projeto de layout, sem a pintura?
Sim. Projeto de layout, remoção de faixas e demarcação podem ser contratados separadamente ou em conjunto. O escopo fica definido na proposta.
Dá para mudar o layout do CD sem parar a operação?
A execução é dividida em setores, com o trecho em obra isolado até a liberação. A sequência e as janelas são combinadas com a operação antes do início.
Quem responde se a demarcação falhar?
A Reflex projeta e executa, e assume 100% da responsabilidade pelo escopo contratado, com garantia por escrito na proposta.
